第三章    线性网络的一般分析方法

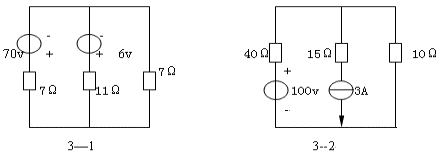

3-1、用支路电流法求图3—1所示电路中各支路的电流。

3-2、用支路电流法求图3—2所示电路中各支路的电流,并用功率平衡法检验结果是否正确。

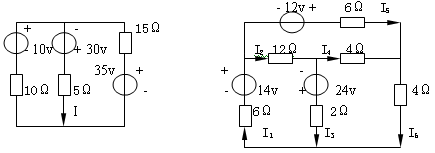

3-3、用回路电流法求图3—3中的电流I.

3-4、用回路电流法求图3—4所示电路中的各支路电流。

          图3-3                              图 3-4

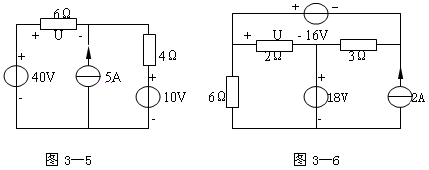

3-5、用回路电流法求图3—5所示电路中U

3-6、用回路电流法求图3—6中的电压U 。

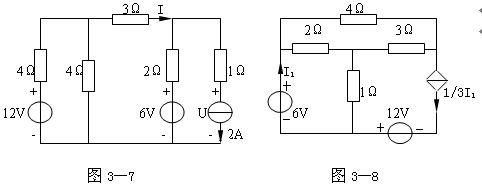

3-7、用回路电流法求图3—7中的I及U 。

3-8、用回路电流法求图3—8电路中的电流I1

3-9用回路电流法求图3—9所示电路中的各支路电流。

3-10、用节点电压法求图3—10所示电路中各电流源提供的功率。

3-11、用节点分析法求图3—11所示电路中的电流I及电压U。

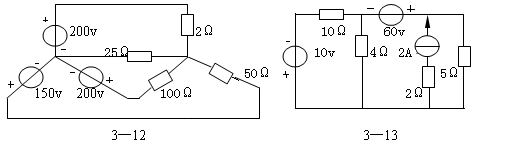

3-12、用节点分析法求图3—12所示电路各支路电流。

3-13、用节点电压法重解习题3—4。

3-14、用节点电压法求图3—13的各支路电流。

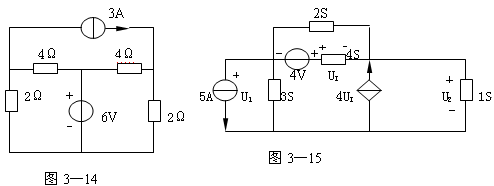

3-15、用节点电压法求图3—14中各电阻支路的电流。

3-16、用节点电压法重解习题3—9。

3-17、用节点电压法求图3—15所示电路中的电压U1、、U2、

3-18、已知图3—16所示方框内线性电阻网络的节点电压方程为:

                    4Un1、- 2Un2- Un3=0

                  -2Un1+6Un2-2Un3=1

                   -Un1-2Un2+3Un3=0

     若在其节点③与④之间接上一个4V电压源,求该电压源的功率。(提示:接上电压源后仅影响节点③的方程。
