第八章   非正弦周期电流电路

8-1、感抗ωL=5Ω中通过电流i(t)=[5sin(ωt+60°)+10sin(3ωt+30°)]A时,则其端电压UL(t)=?

8-2、容抗1/ωC=12Ω的电容器端电压u(t)=[24sin(ωt+20°)+12sin(3ωt+70°)]V时,流过该电容的电流ic(t)=?

8-3、当ωL=4Ω的电感与1/ωC=36Ω的电容并联后,外加电压u(t)=(18sinωt+3cos3ωt)V,总电流的有效值为大小?

8-4、有效值为100V的正弦电压加在电阻可以忽略的线圈两端,测得线圈中电流有效值为10A,当电压中含有三次谐波分量,而有效值仍为100V时,电流的有效值为8A,试求此电压的基波和三次谐波的有效值。

8-5R、L、C串联电路外加电压u(t)=[100sin314t+50sin(942t-30°)]V,电路中电流为i(t)=[10sin314t+1.755sin(942t+θ2)]A  求:

1)R、L、C的值。(2)θ2的值。(3)电路消耗的平均功率。

8-6 R、L、C串联电路外加电压u(t)=[10+80sin(ωt+60°)+18sin3ωt ]V ,R=6Ω, ωL=2Ω, 1/ωC=18Ω,求:(1)电路中的电流i(t)及其有效值I。

2)电源输出的平均功率。

8-7、 在R、C串联电路中,已知电流为i(t)=(2sin314t+sin942t)A,电源电压有效值为155V,且不含直流分量,电源输出的功率为150W,求:电阻R和电容C的值。

8-8、 电阻可以忽略的一个线圈,接到有效值为100V的正弦电压时,电流的有效值为10A。接到含有基波和三次谐波,有效值也为100V的非正弦电压时,电流的有效值为8A。试求非正弦电压的基波和三次谐波的有效值。

8-9 R=10Ω、C=159μF的电阻电容串联电路接到us(t)=(50+190sin100πt)V的电压源。试求电容电压的有效值和最大值。

8-10R=6Ω、ωL=2Ω的线圈和1/ωC=18Ω的电容器串联,接到电压us(t)=18sin(ωt-30°)+18sin3ωt+9sin(5ωt+30°)V的电压源。试求:电流的解析式和有效值,线圈电压的有效值,电压源的功率。

8-11 、R=20Ω、ωL=30Ω、1/ωC=120Ω的RLC并联电路接到电流is(t)=50+15sin(ωt+30°)+5sin(3ωt-30°)A的电流源。试求:电压的解析式和有效值,电流源的功率。

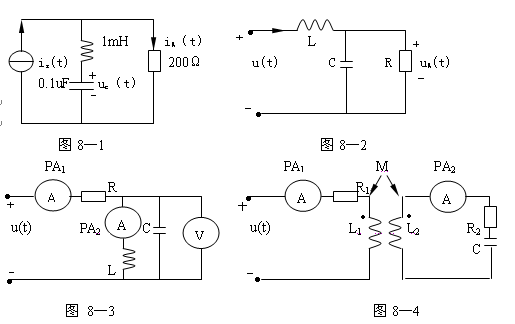

8-12、图8—1所示电路中,is(t)=(2+10sinωt+3sin2ωt)mA,其中ω=105rad/s,求电流iR(t),电压uc(t)表达式及它们的有效值。

8-13、图8—2中已知R=100Ω,L=2mH ,C=20uF,uR(t)=(50+10sinωt)V,其中ω=103rad/s,求:⑴电源电压u(t)及其有效值。⑵电源输送功率。

8-14、图8—3所示电路中,R=15Ω、ωL=10Ω,1/ωC=90Ω,电压u(t)=[30(1+/2sinωt+/3cos3ωt)]V求各电表读数和电路的平均功率。(电表均为磁电系仪表)

8-15、图8—4所示电路中,R1=2Ω,R2=3Ω,ωL1=ωL2=4Ω,1/ωC=6Ω,电源电压u(t)=[20+20sinωt]V,求两电流表读数。(电表均为磁电系仪表)
